２次元汎用 MilkyCAD Ver4.03.13.07
対象OS:Windows８/７/ Vist / XP
使いやすさを追求した２次元汎用CADです。
開発当初は極力アイコンを避け、日本語メニューだけにしておりましたが、
Ver３からは作図パレットから作図要素を選ぶ方式に変更し、操作効率を向上させました。
初心者の方でも操作に迷うことなく画面にの下に、次の操作メッセージを表示されます。
シンプルながら高機能で軽快に動作するMilkyCADを是非お試しください。
バージョン４の新機能
- バージョン４からプログラムを１から書き直し、すべてが新しくなりました。
- インターファイルが一新しました。さらに使い勝手が良くなっております。
- データも６４bitで精度がアップしました。旧データもそもまま読み込まれます。
- 編集機能が強化され、変形、移動、拡大、ストレッチ、オフセット、包括処理が追加されました。
- 通常のフォントが使用できるようになりました。
- 寸法交差が４タイプ追加され、レイヤーが１２８枚利用できるようになりました。
作図要素リスト

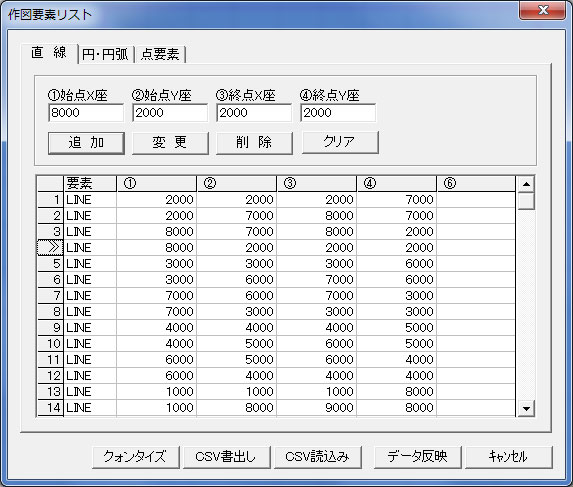

数値入力による作図が行えます。計算結果を作図するのに便利です。 選択時は、作図要素を数値データとして表示し、数値データの変更を行い 図面への反映を可能とします。
クォンタイズ
数値入力による作図が行えます。計算結果を作図するのに便利です。 選択時は、作図要素を数値データとして表示し、数値データの変更を行い 図面への反映を可能とします。
ＣＳＶファイルへの書込み／読み込み
図面データを数値化してエクセルのＣＳＶファイル保存と読み込みが可能です。
部品データ
MilkyCADや他のCADソフトで作図された図面を登録し、必要な時に 呼び出し、作図を行います。
プレビュー
部品データリストを選びますと、図形がプレビューされます。 また、作図サイズも下部に表示されます。
倍率、角度
作図する部品を作図するとき、拡大・縮小の倍率と角度を指定できるので、 縮尺に関係なく多彩な利用が可能となります。 また、下部に現在の倍率でのサイズが表示しますので確認が容易です。
主な作図機能
- 選択
- 図形選択（図形移動、図形変形、図形属性変更、前面移動、背面移動、左右反転、上下反転、右90°回転 左90°回転）／ グループ登録／グループ解除／部品データ登録／作図要素リスト
- 点
- 任意点／座標入力／交点／移動点／構成点
- 直線
- 直線（任意直線、水平垂直、長さ指定、角度指定）／連続線（折れ線、水平垂直、長さ指定）／無限線（水平線、垂直線、角度指定／垂線／平行線（距離指定、連続数）／中心線／幅付き線（折れ線、水平垂直、長さ指定）／接線／角度移動線（長さ指定）
- 曲線
- ベジェ曲線／連続円弧／自由曲線
- 円／円弧
- 円（半径値指定）／円（直径）／３点円／円弧（半径値指定）／円弧（直径）／３点円弧
- 多角形
- ボックス（数値指定、角度指定）／平行四辺形／多角形（距離指定）
- 文字
- 任意文字／指示線付き
- 寸法線
- 距離寸法（寸法公差指定）／水平寸法（寸法公差指定）／垂直寸法（寸法公差指定）／周長（寸法公差指定）／半径（寸法公差指定）／直径（寸法公差指定）／角度（寸法公差指定）／面積（寸法公差指定）
- 削除
- 単一削除／クロス削除／グループ削除
- 伸縮／カット
- 伸縮／基準線伸縮／カット／２線間カット／接合／包括処理
- コーナー
- コーナー（トリミング、面取、角丸指定）
- 拡大／縮小
- 拡大／縮小／ストレッチ（全体ストレッチ、部分ストレッチ、部分連動ストレッチ）／オフセット
- 移動
- 移動／複写／水平反転移動／水平反転複写／垂直反転移動／垂直反転複写／図面間複写
- ハチング
- ハッチング／塗りつぶし
- イメージ
- 画像貼り付け
- 展開図
- 円柱展開図／四角柱展開図／円錐展開図
入出力機能
- 入力ファイル
- DXFファイル／JWCファイル／JWWファイル
- 出力ファイル
- DXFファイル／JWWファイル／EMFファイル／HPGLファイル
画像ファイル（BMP,JPG,PNG,GIF,TIF）
プリンター出力／プロッター出力
